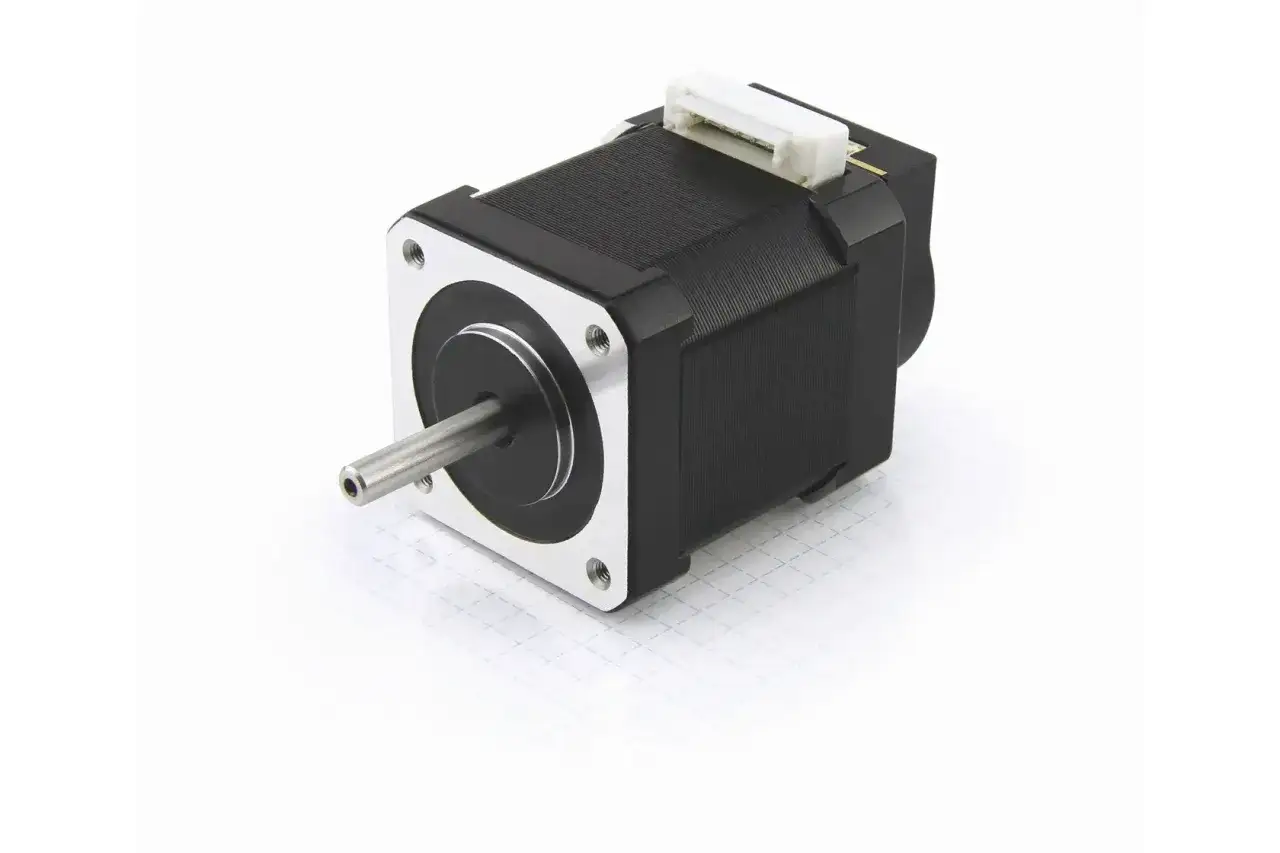

NEMA 17 Schrittmotoren sind hybride Schrittmotoren, die aufgrund ihrer Präzision und Zuverlässigkeit häufig in 3D-Druckern, CNC-Maschinen und in der Robotik eingesetzt werden. Mit einer Größe von 1,7 x 1,7 Zoll (43,18 x 43,18 mm) bieten sie eine hervorragende Leistung für eine Vielzahl von Anwendungen. Diese Motoren arbeiten mit einem 1,8° Schrittwinkel, was bedeutet, dass sie 200 Schritte pro Umdrehung ausführen können, und somit eine genaue und wiederholbare Bewegungssteuerung ermöglichen.
Die Funktionsweise basiert auf dem Prinzip der elektromagnetischen Ansteuerung, bei dem elektrische Impulse die Statorwicklungen aktivieren und magnetische Felder erzeugen, die den Rotor anziehen. NEMA 17 Motoren sind typischerweise bipolar und verfügen über vier Anschlüsse. Ihre technischen Spezifikationen, einschließlich Drehmoment und Stromstärke, variieren je nach Modell, was sie anpassungsfähig für unterschiedliche Anforderungen macht.
Wichtigste Informationen:
- NEMA 17 Schrittmotoren haben einen Schrittwinkel von 1,8°, was 200 Schritte pro Umdrehung ergibt.
- Sie sind in verschiedenen Längen und mit unterschiedlichen Haltemomenten erhältlich, die von 1,8 N·cm bis über 7 N·cm reichen.
- Diese Motoren werden in Anwendungen wie 3D-Druck und CNC-Maschinen eingesetzt, wo Präzision entscheidend ist.
- Die meisten Modelle sind bipolar und benötigen eine konstante Stromversorgung oder einen Chopper-Treiber.
- Die maximale Drehzahl kann bis zu 3000 U/min erreichen, abhängig von der Motor- und Treiberkonfiguration.
Was sind NEMA 17 Schrittmotoren und ihre Eigenschaften?
NEMA 17 Schrittmotoren sind hybride Schrittmotoren, die für ihre Genauigkeit und Zuverlässigkeit bekannt sind. Mit einer Größe von 1,7 x 1,7 Zoll (43,18 x 43,18 mm) sind sie eine beliebte Wahl in der 3D-Drucktechnologie, CNC-Maschinen und Robotik. Diese Motoren bieten eine präzise Bewegungssteuerung und sind in der Lage, 200 Schritte pro Umdrehung auszuführen, was ihnen eine hohe Wiederholgenauigkeit verleiht.
Die Funktionsweise dieser Motoren basiert auf der elektromagnetischen Ansteuerung. Durch das Anlegen von elektrischen Impulsen an die Statorwicklungen werden magnetische Felder erzeugt, die den Rotor in die gewünschte Position ziehen. NEMA 17 Motoren sind typischerweise bipolar und verfügen über vier Anschlüsse, was ihnen eine flexible Ansteuerung ermöglicht.
Technische Spezifikationen von NEMA 17 Schrittmotoren verstehen
Die technischen Spezifikationen von NEMA 17 Schrittmotoren sind entscheidend für ihre Leistung. Diese Motoren haben einen Schrittwinkel von 1,8°, was bedeutet, dass sie präzise Bewegungen mit einer hohen Anzahl an Schritten pro Umdrehung ermöglichen. Die Stromstärke variiert je nach Modell und liegt typischerweise zwischen 0,33 A und 2 A, was sich direkt auf das Haltemoment auswirkt.
Das Haltemoment dieser Motoren kann zwischen 1,8 N·cm und über 7 N·cm liegen, abhängig von der spezifischen Bauart. Die Motoren sind in verschiedenen Längen erhältlich, darunter 20 mm, 34 mm, 40 mm, 47 mm und 60 mm, was sowohl das Haltemoment als auch die physische Größe beeinflusst.
| Modell | Drehmoment (N·cm) | Strom (A) | Spannung (V) |
|---|---|---|---|
| NEMA 17-42BYGHW609 | 45 | 2.0 | 12 |
| NEMA 17-34HD | 70 | 1.5 | 24 |
| NEMA 17-48 | 20 | 0.5 | 5 |
Funktionsweise und Vorteile von Schrittmotoren im Detail
NEMA 17 Schrittmotoren arbeiten auf der Basis von elektromagnetischen Prinzipien. Bei der Ansteuerung werden elektrische Impulse an die Statorwicklungen angelegt, wodurch magnetische Felder erzeugt werden. Diese Felder ziehen den Rotor in die gewünschte Position, was zu präzisen, schrittweisen Bewegungen führt. Mit einem Schrittwinkel von 1,8° ermöglicht der NEMA 17 Motor eine hohe Genauigkeit, da er 200 Schritte pro Umdrehung ausführt.
Die Vorteile der Verwendung von NEMA 17 Schrittmotoren sind vielfältig. Sie bieten eine hohe Wiederholgenauigkeit und sind ideal für Anwendungen, die präzise Bewegungssteuerung erfordern. Darüber hinaus sind sie einfach zu steuern, da sie keine komplexen Rückmeldesysteme benötigen. Dies macht sie besonders attraktiv für Hobbyisten und Ingenieure, die in Bereichen wie 3D-Druck und CNC-Technik arbeiten.
Anwendungen von NEMA 17 Schrittmotoren in verschiedenen Bereichen
NEMA 17 Schrittmotoren finden in vielen Bereichen Anwendung, darunter 3D-Druck, CNC-Maschinen und Robotik. Ihre Fähigkeit, präzise Bewegungen auszuführen, macht sie zur bevorzugten Wahl für Geräte, die hohe Genauigkeit erfordern. In der 3D-Drucktechnologie beispielsweise steuern sie die Bewegung der Druckköpfe und der Plattform, um komplexe Objekte zu erstellen.
In CNC-Maschinen sind NEMA 17 Motoren entscheidend für die präzise Positionierung des Werkzeugs, was zu einer hohen Verarbeitungsqualität führt. Auch in der Robotik werden sie häufig eingesetzt, um die Bewegungen von Robotern zu steuern und deren Interaktionen mit der Umgebung zu optimieren.
NEMA 17 Schrittmotoren in 3D-Druckern nutzen
NEMA 17 Schrittmotoren spielen eine entscheidende Rolle in der 3D-Drucktechnologie. Ihre Fähigkeit, präzise Bewegungen auszuführen, macht sie zu einer bevorzugten Wahl für viele 3D-Drucker. Diese Motoren sind in der Lage, die Druckköpfe und Druckplattformen genau zu steuern, was für die Qualität der gedruckten Objekte von großer Bedeutung ist. Mit einem Schrittwinkel von 1,8° gewährleisten sie eine hohe Wiederholgenauigkeit, was zu feinen Details und glatten Oberflächen führt.
Ein Beispiel für einen 3D-Drucker, der NEMA 17 Motoren verwendet, ist der Creality Ender 3. Dieser Drucker ist bekannt für seine Zuverlässigkeit und die Fähigkeit, präzise Drucke zu erzeugen. Ein weiteres Beispiel ist der Prusa i3 MK3S, der ebenfalls NEMA 17 Motoren nutzt und für seine hohe Druckqualität und Benutzerfreundlichkeit geschätzt wird. Beide Drucker zeigen, wie wichtig diese Motoren für die Präzision und Zuverlässigkeit im 3D-Druck sind.
| 3D-Drucker Modell | Motoren | Maximale Druckgröße (mm) | Besonderheiten |
|---|---|---|---|
| Creality Ender 3 | NEMA 17 | 220 x 220 x 250 | Gute Preis-Leistung, einfach zu modifizieren |
| Prusa i3 MK3S | NEMA 17 | 250 x 210 x 210 | Hohe Druckqualität, automatische Bettnivellierung |
Einsatzmöglichkeiten in CNC-Maschinen und Robotik
NEMA 17 Schrittmotoren finden auch breite Anwendung in CNC-Maschinen und der Robotik. Ihre Fähigkeit, präzise Bewegungen zu steuern, macht sie ideal für die Bearbeitung von Materialien in CNC-Anwendungen. Diese Motoren ermöglichen eine exakte Positionierung des Werkzeugs, was zu einer hohen Verarbeitungsqualität führt. In der Robotik sind sie wichtig für die Steuerung von Gelenken und Bewegungen, was die Interaktion mit der Umgebung verbessert.
Ein Beispiel für eine CNC-Maschine, die NEMA 17 Motoren verwendet, ist die Shapeoko 3. Diese Maschine ist bekannt für ihre Flexibilität und kann für verschiedene Materialien eingesetzt werden. In der Robotik finden sich NEMA 17 Motoren in Systemen wie dem OpenManipulator, das für präzise Bewegungen und Aufgaben in der Robotik entwickelt wurde. Diese Anwendungen zeigen, wie wichtig NEMA 17 Motoren für die Effizienz und Genauigkeit in verschiedenen technischen Bereichen sind.
| CNC-Maschine/Roboter | Motoren | Funktionen | Besonderheiten |
|---|---|---|---|
| Shapeoko 3 | NEMA 17 | Fräsen, Schneiden | Flexibel, einfach zu bedienen |
| OpenManipulator | NEMA 17 | Roboterarmsteuerung | Präzise Bewegungen, modulare Bauweise |
Mehr lesen: 12V Motoren mit Getriebe: Die besten Modelle für jedes Projekt
Auswahl des richtigen NEMA 17 Schrittmotors für Ihr Projekt
Bei der Auswahl eines NEMA 17 Schrittmotors für Ihr Projekt sind mehrere entscheidende Faktoren zu beachten. Dazu gehören Drehmoment, Strom und Spannung, die alle einen Einfluss auf die Leistung des Motors haben. Es ist wichtig, die spezifischen Anforderungen Ihrer Anwendung zu verstehen, um den geeigneten Motor auszuwählen. Ein gut ausgewählter Motor sorgt nicht nur für eine effiziente Leistung, sondern auch für eine längere Lebensdauer des Systems.
Um den richtigen Motor zu wählen, sollten Sie zunächst das benötigte Drehmoment ermitteln, das für Ihre Anwendung erforderlich ist. Anschließend müssen Sie den Strom und die Spannung bestimmen, die der Motor benötigt, um optimal zu funktionieren. Diese Faktoren helfen Ihnen, die richtige Entscheidung zu treffen und sicherzustellen, dass der Motor in der Lage ist, die gewünschten Aufgaben effizient auszuführen.
Wichtige Faktoren bei der Auswahl: Drehmoment und Strom
Das Drehmoment ist ein entscheidender Faktor für die Leistung eines NEMA 17 Schrittmotors. Um das benötigte Drehmoment zu berechnen, sollten Sie die Last, die der Motor bewegen muss, sowie die Geschwindigkeit, mit der die Bewegung ausgeführt werden soll, berücksichtigen. Eine höhere Last erfordert ein höheres Drehmoment, während eine höhere Geschwindigkeit in der Regel mehr Strom benötigt.
Die Stromstärke ist ebenfalls wichtig, da sie direkt mit der Leistung des Motors zusammenhängt. Es ist ratsam, den maximalen Strom zu wählen, den der Motor unterstützen kann, ohne überhitzt zu werden. Achten Sie darauf, die Spezifikationen des Motors zu überprüfen, um sicherzustellen, dass der gewählte Motor die Anforderungen Ihrer Anwendung erfüllt. Der richtige Spannungsbereich ist ebenfalls entscheidend, um eine optimale Leistung zu gewährleisten.
Vergleich von NEMA 17 mit anderen Schrittmotoren für Effizienz
Der NEMA 17 Schrittmotor bietet im Vergleich zu anderen Schrittmotoren einige Vorteile, insbesondere in Bezug auf Effizienz und Leistung. Diese Motoren sind bekannt für ihre Fähigkeit, präzise Bewegungen mit einem hohen Drehmoment zu erzeugen, was sie ideal für Anwendungen in der 3D-Drucktechnologie und der Robotik macht. Im Vergleich zu kleineren Schrittmotoren, wie dem NEMA 14, bietet der NEMA 17 eine höhere Leistungsfähigkeit, während größere Motoren, wie der NEMA 23, oft mehr Drehmoment liefern, aber auch mehr Platz und Energie benötigen.
Ein weiterer Vorteil des NEMA 17 ist seine Vielseitigkeit. Er kann in einer Vielzahl von Anwendungen eingesetzt werden, von 3D-Druckern bis hin zu CNC-Maschinen, während andere Motoren möglicherweise auf spezifische Anwendungen beschränkt sind. Allerdings kann der NEMA 17 in sehr hochdynamischen Anwendungen, die extrem hohe Geschwindigkeiten erfordern, hinter leistungsstärkeren Typen zurückbleiben. In der Regel ist der NEMA 17 jedoch eine ausgezeichnete Wahl für Projekte, die eine ausgewogene Kombination aus Effizienz und Leistung erfordern.
| Motor Typ | Drehmoment (N·cm) | Max. Geschwindigkeit (U/min) | Anwendung |
|---|---|---|---|
| NEMA 17 | 1.8 - 7 | 3000 | 3D-Druck, CNC |
| NEMA 14 | 1.5 - 5 | 2500 | Kleinere Anwendungen |
| NEMA 23 | 5 - 12 | 2000 | Industrielle Maschinen |
Innovative Anwendungen von NEMA 17 Schrittmotoren in der Automatisierung
NEMA 17 Schrittmotoren finden nicht nur in 3D-Druckern und CNC-Maschinen Anwendung, sondern spielen auch eine entscheidende Rolle in der Automatisierungstechnik. Mit der zunehmenden Verbreitung von Smart Factory-Konzepten und Industrie 4.0 werden diese Motoren in automatisierten Fertigungsprozessen eingesetzt, um präzise Bewegungen und Positionierungen zu ermöglichen. Ihre Fähigkeit, in Roboterarmen und Förderanlagen eingesetzt zu werden, verbessert die Effizienz und Flexibilität in der Produktion erheblich.
Ein weiterer aufkommender Trend ist die Integration von NEMA 17 Motoren in IoT-Anwendungen (Internet der Dinge). Durch die Kombination dieser Motoren mit Sensoren und intelligenten Steuerungssystemen können Unternehmen nicht nur die Leistung überwachen, sondern auch vorausschauende Wartungsstrategien implementieren. Diese Technologie ermöglicht es, Probleme frühzeitig zu erkennen und Ausfallzeiten zu minimieren, was zu einer insgesamt höheren Produktivität führt.
