Motor zu Arduino: Einfache Schritte zur sicheren Motorsteuerung

Die Steuerung eines DC-Motors mit einem Arduino ist ein spannendes Projekt, das sowohl für Anfänger als auch für erfahrene Bastler geeignet ist. Es gibt verschiedene Methoden, um die Geschwindigkeit und Richtung des Motors zu kontrollieren. Für einfache Anwendungen können Sie einen Transistor oder MOSFET verwenden, um den Motor ein- und auszuschalten. Diese Methode ermöglicht jedoch nur eine einfache On/Off-Kontrolle und keine Richtungsänderung.

Für eine umfassendere Steuerung, die sowohl die Geschwindigkeit als auch die Richtung umfasst, ist die Verwendung eines H-Brücken-Schaltkreises erforderlich. Beliebte H-Brücken-ICs wie L298 oder L293D ermöglichen es Ihnen, die Richtung des Motors über Logikeingänge zu steuern und die Geschwindigkeit mithilfe von Pulsweitenmodulation (PWM) zu regulieren. In diesem Artikel erfahren Sie, wie Sie diese Methoden sicher und effektiv umsetzen können.

Kernpunkte:

• Ein DC-Motor kann über einen Transistor oder MOSFET einfach gesteuert werden.
• Für umfassende Kontrolle ist eine H-Brücke erforderlich, um Geschwindigkeit und Richtung zu steuern.
• Die Verwendung eines externen Netzteils schützt den Arduino vor Überlastung.
• PWM ermöglicht die Feinsteuerung der Motorspeed.
• Diode sollten verwendet werden, um den Arduino vor Spannungsspitzen zu schützen.

Motor anschließen: Einfache Schritte für den Einstieg zur Steuerung

Um einen Motor erfolgreich mit einem Arduino zu verbinden, sind die richtigen Schritte und Materialien entscheidend. Eine ordnungsgemäße Verbindung gewährleistet, dass der Motor effizient funktioniert und keine Schäden am Arduino verursacht werden. In dieser Sektion erfahren Sie, welche Materialien Sie benötigen und wie Sie den Motor sicher anschließen können.

Die Auswahl der richtigen Komponenten ist der erste Schritt, um eine reibungslose Motorsteuerung zu gewährleisten. Achten Sie darauf, dass alle Teile kompatibel sind und die erforderlichen Spezifikationen erfüllen. Nachfolgend finden Sie eine Liste der benötigten Materialien, die Ihnen bei der Verbindung eines Motors mit einem Arduino helfen.

Benötigte Materialien für die Verbindung von Motor und Arduino

Für die Verbindung eines Motors mit einem Arduino benötigen Sie mehrere spezifische Komponenten. Jedes dieser Materialien hat eine eigene Funktion, die zur erfolgreichen Motorsteuerung beiträgt. Hier sind die wichtigsten Materialien, die Sie benötigen:

Schritt-für-Schritt-Anleitung zum Anschluss eines DC-Motors

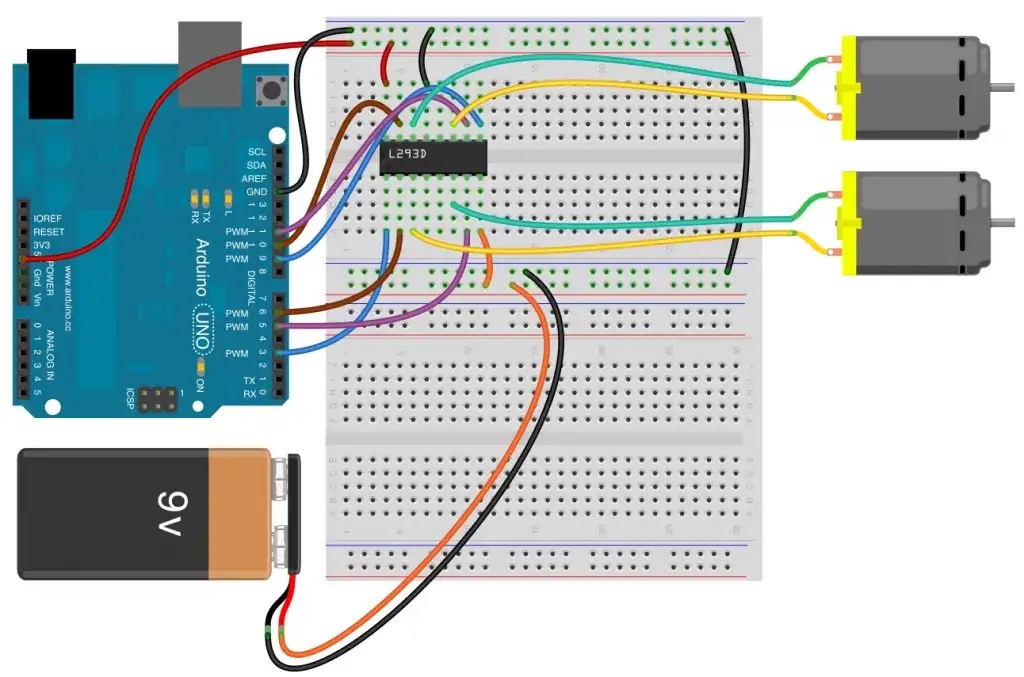

Um einen DC-Motor an ein Arduino anzuschließen, folgen Sie diesen einfachen Schritten. Zuerst müssen Sie sicherstellen, dass Sie alle erforderlichen Materialien bereit haben. Beginnen Sie damit, den Motor mit der H-Brücke zu verbinden, die als Treiber fungiert. Verbinden Sie die Motoranschlüsse mit den Ausgängen der H-Brücke und die Eingänge der H-Brücke mit den digitalen Pins des Arduino.

Nachdem die Verbindungen hergestellt sind, sollten Sie die externe Stromversorgung anschließen. Stellen Sie sicher, dass die Erdung des Arduino mit der Erdung der externen Stromversorgung verbunden ist. Dies gewährleistet einen gemeinsamen Bezug und schützt den Arduino vor möglichen Schäden. Überprüfen Sie alle Verbindungen, um sicherzustellen, dass sie fest sitzen und keine Kurzschlüsse entstehen können.

Motorsteuerung mit Arduino: Methoden für einfache und fortgeschrittene Kontrolle

Die Motorsteuerung mit Arduino bietet eine Vielzahl von Methoden, um einen Motor effizient zu betreiben. Diese Methoden reichen von einfachen On/Off-Kontrollen bis hin zu komplexeren Techniken, die präzisere Steuerung von Geschwindigkeit und Richtung ermöglichen. Je nach Projektanforderungen können Sie die Methode wählen, die am besten zu Ihren Bedürfnissen passt. In den folgenden Abschnitten werden wir die Grundlagen der Motorsteuerung sowie die Verwendung einer H-Brücke zur vollständigen Kontrolle über den Motor betrachten.

Grundlagen der Motorsteuerung: Einfache On/Off-Kontrolle

Die einfachste Methode zur Steuerung eines Motors mit Arduino ist die On/Off-Kontrolle. Diese Technik verwendet einen Transistor oder MOSFET, um den Motor ein- und auszuschalten. Dabei wird ein digitales Signal vom Arduino an den Transistor gesendet, der den Stromfluss zum Motor steuert. Diese Methode ist besonders nützlich für Anwendungen, bei denen der Motor nur in eine Richtung laufen oder einfach ein- und ausgeschaltet werden muss.

Ein typisches Beispiel für diese Methode ist die Verwendung eines Arduino Uno, um einen kleinen DC-Motor zu steuern. Der Arduino kann über einen digitalen Pin den Transistor aktivieren, wodurch der Motor gestartet wird. Bei Bedarf kann der Motor durch das Senden eines weiteren Signals wieder abgeschaltet werden.

H-Brücke verwenden: Volle Kontrolle über Geschwindigkeit und Richtung

Für komplexere Anwendungen, bei denen sowohl die Geschwindigkeit als auch die Richtung des Motors gesteuert werden müssen, ist die Verwendung einer H-Brücke erforderlich. Eine H-Brücke ermöglicht es Ihnen, die Polarität der Spannung, die an den Motor angelegt wird, zu ändern, was bedeutet, dass Sie die Drehrichtung des Motors umkehren können. Diese Methode ist ideal für Roboteranwendungen oder andere Projekte, in denen präzise Bewegungen erforderlich sind.

Die H-Brücke funktioniert, indem sie vier Schalter (Transistoren) verwendet, die in einer bestimmten Konfiguration angeordnet sind. Durch das Setzen der Logikpegel an den Eingängen der H-Brücke können Sie die Richtung und Geschwindigkeit des Motors steuern. Wenn Sie beispielsweise die Eingänge IN1 und IN2 auf HIGH und LOW setzen, dreht sich der Motor in eine Richtung. Wenn Sie die Eingänge umkehren, ändert sich die Drehrichtung.

• L298: Ein beliebter H-Brücken-IC, der bis zu 2A pro Kanal verarbeiten kann.
• L293D: Ein weiterer verbreiteter H-Brücken-IC, der für kleinere Motoren geeignet ist und eine maximale Stromstärke von 600mA pro Kanal bietet.
• TB6612FNG: Eine kompakte H-Brücke, die für Roboteranwendungen verwendet wird und bis zu 1,2A pro Kanal unterstützt.

Mehr lesen: Die Geheimnisse des Motors im Porsche 356: Leistung und Technik enthüllt

Sicherheitshinweise: So vermeiden Sie Schäden an Ihrem Arduino

Beim Arbeiten mit einem Arduino und Motoren ist es entscheidend, einige Sicherheitsvorkehrungen zu treffen, um Schäden an den Geräten zu vermeiden. Diese Maßnahmen schützen nicht nur die Hardware, sondern auch den Benutzer. Ein unsachgemäßer Umgang kann zu Überhitzung, Kurzschlüssen oder sogar zu irreparablen Schäden am Arduino führen. Daher ist es wichtig, sich der Risiken bewusst zu sein und geeignete Sicherheitsvorkehrungen zu treffen.

• Verwenden Sie geeignete Stromversorgungen, um Überlastungen zu vermeiden.
• Stellen Sie sicher, dass die Erdung korrekt angeschlossen ist, um elektrische Störungen zu minimieren.
• Nutzen Sie Schutzkomponenten wie Dioden, um den Arduino vor Spannungsspitzen zu schützen.
• Überwachen Sie die Temperatur von Bauteilen, um Überhitzung zu vermeiden.
• Verwenden Sie geeignete Kabel und Verbindungen, um einen sicheren Betrieb zu gewährleisten.

Wichtige Schutzmaßnahmen beim Arbeiten mit Motoren

Beim Arbeiten mit Motoren ist es wichtig, spezifische Schutzmaßnahmen zu ergreifen, um sowohl den Motor als auch das Arduino-Board zu schützen. Eine der grundlegenden Maßnahmen ist die Verwendung von Schutzdioden an den Motoranschlüssen. Diese Dioden verhindern, dass Rückströme, die beim Ausschalten des Motors entstehen, das Arduino beschädigen. Ein weiterer wichtiger Punkt ist die Verwendung geeigneter Treiber, um sicherzustellen, dass der Motor nicht direkt an die Arduino-Pins angeschlossen wird, was zu einer Überlastung führen könnte.

Zusätzlich sollten Sie die Verwendung von Temperatursensoren in Betracht ziehen, um die Temperatur von Motoren zu überwachen. Überhitzung kann zu schweren Schäden führen, daher ist es ratsam, Sensoren zu integrieren, die bei Überhitzung Alarm schlagen. Auch die regelmäßige Überprüfung aller Verbindungen und Kabel kann dazu beitragen, dass keine unerwarteten Probleme auftreten.

Verwendung von Treibern: Transistoren und H-Brücken erklärt

Die Verwendung von Treibern wie Transistoren und H-Brücken ist entscheidend für die sichere und effektive Steuerung von Motoren mit einem Arduino. Transistoren fungieren als Schalter, die es ermöglichen, den Motor ein- und auszuschalten, ohne dass der Arduino direkt mit der Motorlast verbunden ist. Dies schützt die empfindlichen Pins des Arduino vor Überlastung. Ein typisches Beispiel ist die Verwendung eines NPN-Transistors, der durch ein Signal vom Arduino aktiviert wird und so den Motor mit Strom versorgt.

H-Brücken hingegen sind komplexere Schaltungen, die es ermöglichen, die Richtung und Geschwindigkeit eines Motors zu steuern. Sie bestehen aus vier Schaltern (Transistoren), die in einer bestimmten Konfiguration angeordnet sind, um die Polarität der Spannung zu ändern. Dadurch kann der Motor vorwärts oder rückwärts laufen. H-Brücken wie die L298 oder L293D sind weit verbreitet und bieten eine robuste Lösung für die Motorsteuerung in verschiedenen Projekten. Diese Treiber sind besonders nützlich in Robotikanwendungen, wo präzise Bewegungen erforderlich sind.

Programmierung des Arduino: Codebeispiele für die Motorsteuerung

Die Programmierung des Arduino spielt eine zentrale Rolle bei der Steuerung von Motoren. Durch das Schreiben von Code können Sie die Bewegungen des Motors präzise kontrollieren und anpassen. Egal, ob Sie einfache On/Off-Steuerungen oder komplexere Geschwindigkeitsregelungen implementieren möchten, das Verständnis der Programmierfunktionen ist unerlässlich. In diesem Abschnitt werden einige grundlegende und erweiterte Programmierbeispiele vorgestellt, die Ihnen helfen, Ihre Motorsteuerungsprojekte effektiv umzusetzen.

• digitalWrite(): Zum Ein- und Ausschalten von Pins, um Motoren zu steuern.
• analogWrite(): Für die Steuerung der Geschwindigkeit von Motoren durch PWM.
• pinMode(): Um die Pin-Modi (INPUT/OUTPUT) festzulegen.
• delay(): Um zeitliche Verzögerungen im Programmablauf zu erzeugen.
• map(): Um Werte von einem Bereich in einen anderen zu konvertieren, nützlich für PWM.

Beispielcode für einfache Motorsteuerung mit Arduino

Hier ist ein einfaches Beispiel für die Steuerung eines DC-Motors mit einem Arduino. Der folgende Code schaltet den Motor ein und aus, indem er einen digitalen Pin verwendet. In diesem Beispiel wird der Motor an Pin 9 angeschlossen.

cpp
const int motorPin = 9; // Pin, an dem der Motor angeschlossen ist

void setup() {
  pinMode(motorPin, OUTPUT); // Setze den Pin als Ausgang
}

void loop() {
  digitalWrite(motorPin, HIGH); // Motor einschalten
  delay(1000); // 1 Sekunde warten
  digitalWrite(motorPin, LOW); // Motor ausschalten
  delay(1000); // 1 Sekunde warten
}

In diesem Code wird der Motor für eine Sekunde eingeschaltet und dann für eine Sekunde ausgeschaltet. Diese einfache Steuerung eignet sich hervorragend für grundlegende Anwendungen.

Erweiterte Programmierung: PWM und Geschwindigkeitsregelung

Für fortgeschrittene Anwendungen ist die Steuerung der Geschwindigkeit eines Motors durch Pulsweitenmodulation (PWM) eine effektive Methode. PWM ermöglicht es, die Leistung, die an den Motor angelegt wird, zu variieren, was eine feinere Steuerung der Geschwindigkeit ermöglicht. Indem Sie den analogWrite()-Befehl verwenden, können Sie den Motor in verschiedenen Geschwindigkeiten laufen lassen, indem Sie unterschiedliche Werte zwischen 0 (aus) und 255 (voll) angeben.

cpp
const int motorPin = 9; // Pin für den Motor

void setup() {
  pinMode(motorPin, OUTPUT); // Setze den Pin als Ausgang
}

void loop() {
  for (int speed = 0; speed <= 255; speed++) {
    analogWrite(motorPin, speed); // Geschwindigkeit erhöhen
    delay(10); // Kurze Verzögerung
  }
  for (int speed = 255; speed >= 0; speed--) {
    analogWrite(motorPin, speed); // Geschwindigkeit verringern
    delay(10); // Kurze Verzögerung
  }
}

In diesem Beispiel wird die Geschwindigkeit des Motors schrittweise erhöht und dann wieder verringert. Diese Technik ist besonders nützlich in Anwendungen, in denen eine sanfte Beschleunigung und Verzögerung erforderlich sind, wie z.B. in Robotern oder automatisierten Systemen.

• Pin 3: PWM-fähig
• Pin 5: PWM-fähig
• Pin 6: PWM-fähig
• Pin 9: PWM-fähig
• Pin 10: PWM-fähig
• Pin 11: PWM-fähig

Häufige Probleme bei der Motorsteuerung und deren Lösungen

Bei der Motorsteuerung mit Arduino können verschiedene Probleme auftreten, die die Funktionalität und Leistung Ihres Projekts beeinträchtigen. Es ist wichtig, diese häufigen Probleme zu erkennen und zu wissen, wie man sie löst. Typische Schwierigkeiten sind Überhitzung, falsches Verdrahten und Programmfehler. In diesem Abschnitt werden wir einige der häufigsten Probleme auflisten und deren Lösungen vorstellen, um sicherzustellen, dass Ihr Projekt reibungslos läuft.

• Überhitzung: Achten Sie darauf, dass Motoren nicht übermäßig heiß werden. Verwenden Sie Kühlkörper oder Lüfter, um die Temperatur zu regulieren.
• Falsches Verdrahten: Überprüfen Sie die Verbindungen zwischen dem Arduino und dem Motor, um sicherzustellen, dass alles korrekt angeschlossen ist.
• Codefehler: Achten Sie darauf, dass der Code korrekt ist und keine Syntaxfehler aufweist. Nutzen Sie die Fehlermeldungen der Arduino IDE zur Diagnose.
• Stromversorgung: Stellen Sie sicher, dass die Stromversorgung ausreichend ist, um den Motor zu betreiben, ohne den Arduino zu überlasten.
• Rückströme: Verwenden Sie Schutzdioden, um den Arduino vor Rückströmen zu schützen, die beim Ausschalten des Motors entstehen können.

Typische Fehlerquellen und wie man sie behebt

Bei der Arbeit mit Motoren und Arduino können spezifische Fehlerquellen auftreten, die zu unerwartetem Verhalten führen. Eine häufige Fehlerquelle ist das Überhitzen des Motors, was durch unzureichende Kühlung oder zu hohe Lasten verursacht werden kann. Ein weiterer häufiger Fehler ist das falsche Verdrahten, was zu Kurzschlüssen oder Fehlfunktionen führen kann. Auch die Verwendung von inkompatiblen Komponenten kann Probleme verursachen. Um diese Fehler zu beheben, sollten Sie sicherstellen, dass alle Komponenten korrekt angeschlossen und für die Anwendung geeignet sind.

Tipps zur Fehlerbehebung bei der Motorverbindung mit Arduino

Um Probleme bei der Verbindung von Motoren mit einem Arduino zu lösen, gibt es einige bewährte Tipps. Zuerst sollten Sie sicherstellen, dass alle Verbindungen fest sitzen und keine losen Kabel vorhanden sind. Verwenden Sie bei Bedarf Multimeter, um die Spannung und den Stromfluss zu überprüfen. Wenn der Motor nicht funktioniert, testen Sie ihn separat, um sicherzustellen, dass er nicht defekt ist. Achten Sie auch darauf, dass die Stromversorgung für den Motor ausreichend ist und der Arduino die richtigen Pins verwendet.

Erweiterte Anwendungen der Motorsteuerung mit Arduino

Die Motorsteuerung mit Arduino bietet nicht nur die Möglichkeit, einfache Projekte zu realisieren, sondern eröffnet auch spannende Perspektiven in der Automatisierung und Robotik. Eine interessante Anwendung ist die Integration von Sensoren, die es ermöglichen, Motoren basierend auf Umgebungsbedingungen zu steuern. Beispielsweise kann ein Ultraschallsensor verwendet werden, um den Abstand zu einem Objekt zu messen und den Motor entsprechend anzupassen, um Kollisionen zu vermeiden. Solche Systeme sind besonders nützlich in autonomen Robotern, die in dynamischen Umgebungen navigieren müssen.

Ein weiterer zukunftsweisender Ansatz ist die Verwendung von Machine Learning zur Optimierung der Motorsteuerung. Durch das Sammeln von Daten über die Motorleistung und Umgebungsbedingungen können Algorithmen entwickelt werden, die lernen, wie man die Effizienz des Motors maximiert. Diese Technik könnte in der Industrie eingesetzt werden, um die Energieeffizienz von Maschinen zu verbessern und die Lebensdauer der Motoren zu verlängern. Die Kombination von Arduino mit fortschrittlichen Sensoren und Lernalgorithmen könnte die nächste Stufe der Automatisierung einleiten und neue Möglichkeiten für innovative Projekte schaffen.
